Nadzor diferenčnega toka v javnih stavbah

Construction TO-DO

Munchen TO-DO

Primer uporabe naprave za nadzor difrenčnega toka v skladu z DGUV3.

Nadzor diferenčnega toka v javnih stavbah

Spoznajte primer uporabe Dold izdelka VARIMETER RCM RN 5883 za zagotovitev brezhibnega delovanja električnih sistemov in opreme v gledališču v nemškem mestu Baden-Baden.

Problem

Zagotoviti je bilo potrebno ustrezne pogoje za brezhibno delovanje električnih sistemov in opreme. Vrste in periodika zahtevanih preskusov za te primere je opredeljena v predpisih o preprečevanju nesreč DGUV3 (prej BGV A3). Pri običjanih preskusih izolacije morajo biti električni sistemi in oprema v izklopljenem (OFF) stanju, kar pa je zamudno in drago.

Izklopa sistemov in naprav pa se je mogoče izogniti s pomočjo uporabe stalno nameščenega sistema za nadzor diferenčnega toka (RCMS). Zadostuje že tip A (IL5882), če pa želimo vrednosti prebrati neposredno iz LED indikatorja naprave pa izberemo tip B (RN5883). Analogni izhod v takšnih enostavnih aplikacijah ostane neuporabljen.

Rešitev

V gledališču je bilo potrebno tokokroge nadzorovati z napravo za nadzor diferenčnega toka v skladu z uredbo DGUV3.

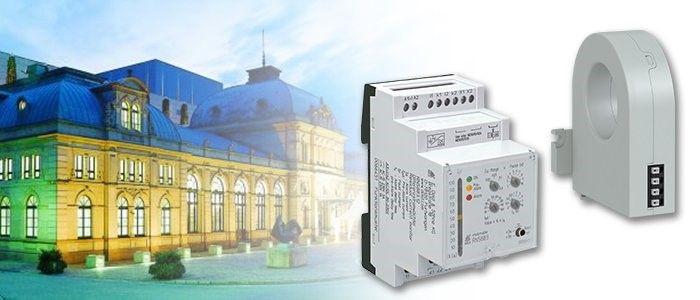

Uporabili smo AC/DC občutljivi merilnik za nadzor diferenčnega toka RN5883 (tip B) v kompletu z zunanjim transformatorjem tipa ND5015. V ozemljenih omrežjih je tako možno zaznati tokove z AC in DC komponentami.

Prednosti

  • Širina 52,5 mm
  • Časovno in stroškovno optimizirano vzdrževanje
  • Preprosta uporaba in nastavitev
  • Zgodnje poročanje o napaki
  • Nastavljiv predalarm
  • Zaznavanje napake v povezavi (pretrgane žice)
  • 4 merilna območja od 10 mA do 3 A

Področja uporabe

  • Gledališča
  • Muzeji
  • Zdravstene ustanove
  • Razni javni objekti
  • Kogeneracija
  • UPS sistemi
  • Laboratoriji

Izdelki

  • RN5883 (naprava za nadzor diferenčnega toka, tip B)
  • IL5882 (naprava za nadzor diferenčnega toka, tip A)
  • ND5015 (transformator diferenčnega toka)

Dodatne informacije







Ključne besede: DOLD Varimeter, izklop naprav, diferenčni tok, RCMS
